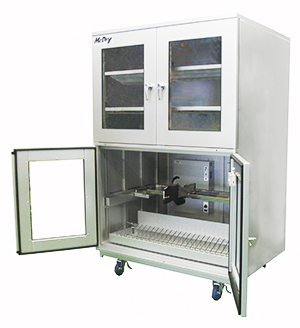

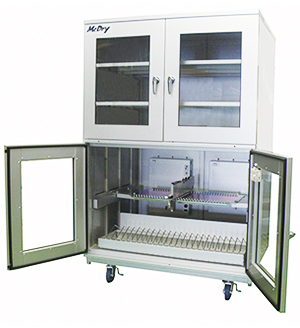

| G2 フィーダー保管庫 DXU-1002LA-PF/DXU-1002LA-YF
|
  |
|
||
|
|
| 項目／形式 | DXU-1002-LA |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D1000×H1850 |
| 内形寸法（mm） | W1150×D900×H1610 |
| 内容量（リットル） | 1600 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉4枚 |
| 製品重量 | 250kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W／h（MAX700W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付き）、アース端子 |
| G2 フィーダー保管庫 小型スライド式 DXU-580PF-NPM
|
  |
|
||
|
|
| 項目／形式 | DXU-580PF-NPM/DXU-580FF-NXT |
| 湿度調節器 | ダイヤル自動調節式（相対湿度） |
| 外形寸法（mm） | W880×D1250×H1324 |
| 内形寸法（mm） | W878×D1100×H854 |
| 内容量（リットル） | 約900 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約200kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 56W/h、省エネ運転モード38W/h（MAX700Ｗ） |
| 付属品 | 鍵、湿度計、キャスター、アース端子 |
・各メーカー用のフィーダー用棚板製作可能です。 |

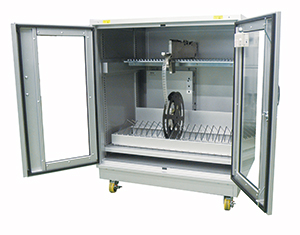

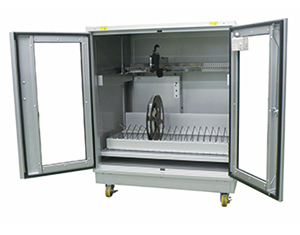

| フィーダー保管庫 小型 固定式 MC-580APF 1%RH
|
 |
・P社製電動フィーダー |
| 項目／形式 | MCU-580APF（AYF） |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W880×D800×H1045 |
| 内形寸法（mm） | W830×D730×H790 |
| 内容量（リットル） | 520 |
| 除湿装置 | US-5000F |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 80kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 28W／h（MAX350W） |
| 付属品 | 棚板1枚、鍵、湿度計、キャスター（ストッパー付き）、アース端子 |

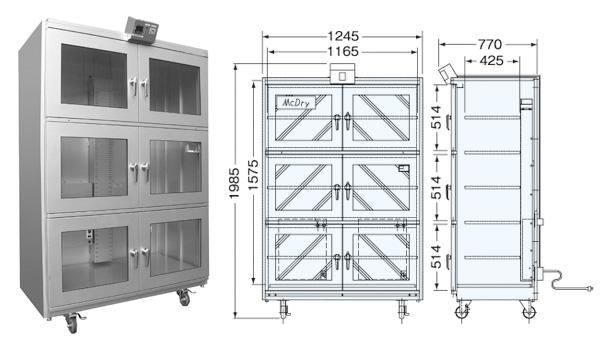

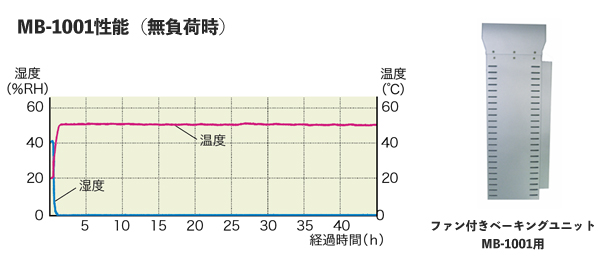

| 50℃ 低温・低湿ベーキング炉 MB-1001 1%RH
|
・ICパッケージの低温・低湿ベーキングに最適です。 ・IPC/JEDECの基準に準拠しています。 |
 |
 |
| 特長 ■ベーキング温度：40℃（MAX.50℃） 湿度：1％RH ■ベーキング用ヒーターをOFFにすれば常温ドライボックスで御使用出来ます最低湿度：1％RH ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■1MΩアース端子付 ■棚板荷重：100kg |
| 項目／形式 | 低温・低湿ベーキング炉 MB-1001 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1245×D815×H1985 |
| 内形寸法（mm） | W1198×D601×H1585 |
内容量 |
約1200 |
| 除湿装置 | US-5000×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉6枚 |
| 製品重量 | 220kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | Max 1400W（ヒーター部6０0W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付） |

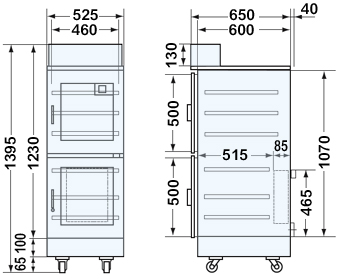

| 50℃ 低温・低湿ベーキング炉 MB-301 1%RH
|
 |
 |
| 特長 ■ベーキング温度：40℃（MAX.50℃） 湿度：1％RH ■ベーキング用ヒーターをOFFにすれば常温ドライボックスで御使用出来ます 最低湿度：1％RH ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■1MΩアース端子付 ■棚板荷重：50kg |
| 項目／形式 | 低温・低湿ベーキング炉 MB-301 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W524×D681×H1395 |
| 内形寸法（mm） | W498×D596×H1074 |
| 内容量 |
約280 |
| 除湿装置 | USF-4000 |
| 本体材質 | スチール導電塗装（色：アイボリー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 70kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | MAX650W |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付） |

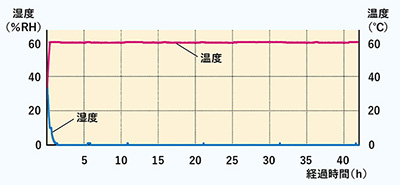

| 60℃ 低温・低湿ベーキング炉 MB-301 1%RH
|
 |
 |
 |
| 特長 ■ベーキング温度：40℃（MAX.50℃） 湿度：1％RH ■リール部品等のベーキングに最適です。 ■ベーキング用ヒーターをOFFにすれば常温ドライボックスで御使用出来ます 最低湿度：1％RH ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■1MΩアース端子付 ■棚板荷重：50kg |
| 項目／形式 | 低温・低湿ベーキング炉 MB-301-60 |
| 外形寸法（mm） | W556×D742×H1400 |
| 内形寸法（mm） | W498×D598×H1002 |
| 内容量 |
約250 |
| 除湿装置 | USF-4100 |
| 本体材質 | スチール導電塗装（色：アイボリー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約90kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | MAX700W |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター |
 |
 |
| 特長 ■HEPAフィルタ方式・クラス100 ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■棚板荷重：50kg |

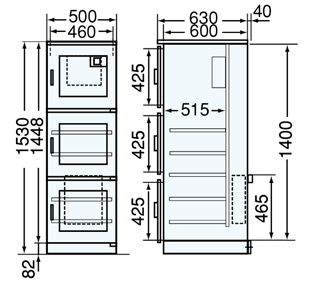

| 項目／形式 | HEPAフィルタ付 MCμ-401 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W500×D630×H1530 |
| 内形寸法（mm） | W480×D600×H1410 |
| 内容量 |
約300 |
| 除湿装置 | US-4000 |
| 本体材質 | スチール導電塗装（色：アイボリー） |
| 扉（マグネット式） | ガラス扉3枚 |
| 製品重量 | 70kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 48W／h（MAX260W） |
| 付属品 | 棚板5枚、鍵、湿度計、アース端子 |

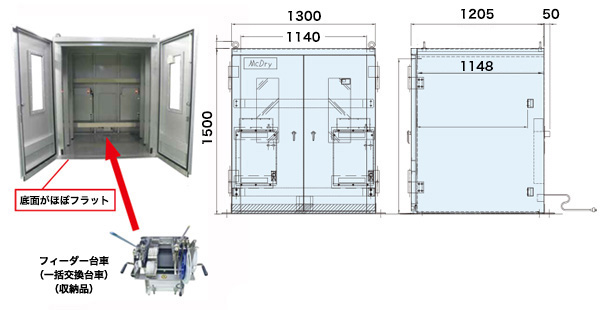

| フィーダー台車保管庫 DXU-2000B 1%RH
|
 |
| 特長 ■フィーダー台車（ワゴン）ごとの保管が可能です。 ■台車（ワゴン）ごと保管するためフィーダーの誤接続防止やタクトタイムの削除になります。 入出庫時の安全性 ■フィーダー台車（ワゴン）はフィーダーやテープリールを取り付けると重量が約100kgとなります。その上、キャスターも小さいので、移動中の段差を乗りこえるのが大変です。 McDRY DXU-2000Bは、保管庫への入出庫時の段差がほぼゼロ（フラット）ですので、入出庫が楽にできます。 |
| 項目／形式 | DXU-2000B |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1300×D1255×H1560 |
| 内形寸法（mm） | W1296×D1148×H1492 |
| 内容量 |
約2300 |
| 除湿装置 | USK-6000B×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約350kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | MAX 890W |
| 付属品 | 鍵、湿度計 |

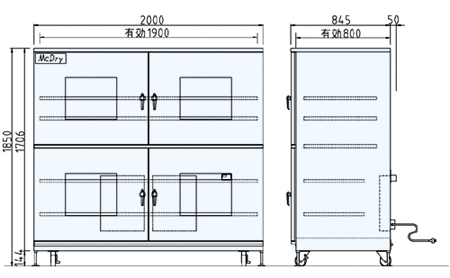

| DXU-1004-800 2%RH
|
・大型保管庫 |
 |
| 項目／形式 | DXU-1004-800 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W2000×D845×H1850 |
| 内形寸法（mm） | W1900×D800×H1550 |
| 内容量 |
約2400 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉4枚 |
| 製品重量 | 450kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W/h （MAX700W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストパー付き）アース端子 |
| ・上記寸法の他に、さらに奥行きの深い寸法も製作しておりますので、ご相談下さい。 |

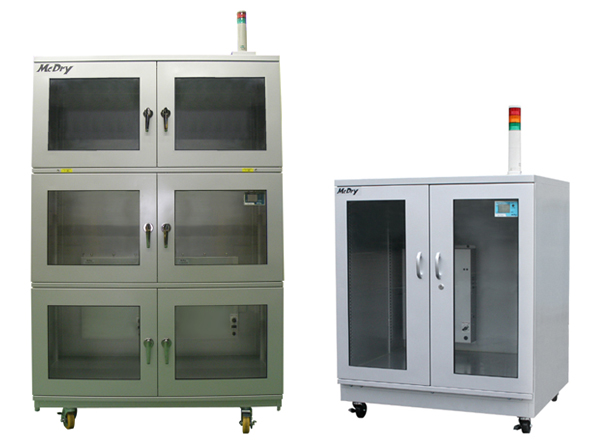

| パトライトランプ及びブザー
|
■ アラーム湿度計とパトライト |
設定した湿度値を一定時間継続して、オーバーするとパトライトランプ及びブザーが警鐘します。 |
 |

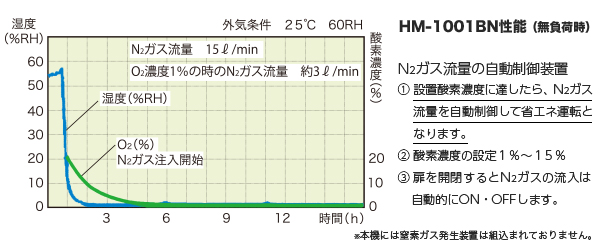

| 窒素ガス自動供給装置付 HM-1001BN 1%RH
|
| ドライボックス・窒素ガス保管庫・N2デシケータ（酸化防止）湿度1%RH・酸素濃度1% |
 |
| HM-1001BN （６ドアタイプ） |
| 使用目的 超低湿度ドライボックスHM-1001Bに窒素ガス自動供給装置を設置し、窒素ガス(N2)により収納品の酸化を防止します。 |
| ■ベアチップ等を基板内部に搭載したモジュール(部品内蔵基板)の酸化防止に最適です。 又、その他の電子部品の酸化も完全に防止出来ます。 |
| ■タイマー制御により窒素ガス(N2)を連続又は一定間隔でドライボックス内に供給します。 |
| ■特注品として窒素ガス(N2)の流量を制御し、酸素濃度を表示するものも製作いたします。 |
| ■本体寸法はHM-1001Bをご参照下さい。 |
| （注）HM-1001BNには窒素ガス発生装置は組込まれておりません。 |
| 窒素ガス自動供給装置付 HM-1002BN 1%RH
|
| ドライボックス・窒素ガス保管庫・N2デジケータ（酸化防止）湿度1%RH・酸素濃度1% |
 |
| HM-1002BN （４ドアタイプ） |
| 使用目的 超低湿度ドライボックスHM-1002Bに窒素ガス自動供給装置を設置し、窒素ガス(N2)により収納品の酸化を防止します。 |
| ■ベアチップ等を基板内部に搭載したモジュール(部品内蔵基板)の酸化防止に最適です。 又、その他の電子部品の酸化も完全に防止出来ます。 |
| ■タイマー制御により窒素ガス(N2)を連続又は一定間隔でドライボックス内に供給します。 |
| ■特注品として窒素ガス(N2)の流量を制御し、酸素濃度を表示するものも製作いたします。 |
| ■本体寸法はHM-1002Bをご参照下さい。 |
| （注）HM-1002BNには窒素ガス発生装置は組込まれておりません。 |
| 項目／形式 | HM-1001BN | HM-1002BN |
| 除湿能力 | ダイヤル自動調節式 | |
| 外形寸法（mm） | W1200×D700×H1850 | W1200×D700×H1850 |
| 内形寸法（mm） | W1198×D601×H1607 | W1198×D601×H1607 |
| 内容量 |
約1200 | |
| 除湿装置 | USF-7000×2 | |
| 本体材質 | スチール導電塗装（色：シルバー） | |
| 扉（マグネット式） | ガラス扉6枚 | ガラス扉4枚 |
| 製品重量 | 200kgs | 190kg |
| 電源 | AC100V（50/60Hz） | |
| 消費電力 | 通常運転75W/h、省エネ運転モード55W/h、 MAX500W | |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付） | |

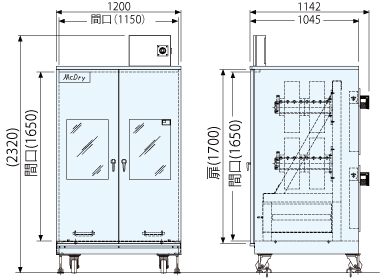

| 低露点−40℃保管庫 DXU-2200
|
| ■バッチ式ドライユニットで、低露点-30℃〜-40℃のドライルームを実現しました。 ■リチウムイオン電池、電極材、関連部品、キャパシタ等の先端素材製造現場に最適です。 ■リチウムイオン関連部品、電極材、先端素材のドライ環境としてお使い頂けます。 ■レチクル、レンズ、ウェハなども保管できます。 |
 |
 |
| 特長 ■低露点-30℃〜-40℃を実現しました。 ■リチウムイオン電池関連部品、電極材などの、超低湿な環境が要望される場合に最適です。 ■Hepaフィルター搭載することも可能です。 ■バッチ式ドライユニットを採用することで、ハニカムローター除湿方式に比べ消費電力がかかりません。 ■庫内の収納ラック部は、お客様のご要望により作成いたします。 ■収納物耐荷重は、約 700Kgです。 ■アンカー固定の為、転倒の心配がありません。 |
| 項目／形式 | DXU-2200 |
| 除湿能力 | 露点-40℃ |
| 外形寸法（mm） | W1200×D1045×H2020 |
| 内形寸法（mm） | W1150×D870×H1650 |
| 内容量 |
2200 |
| 除湿装置 | USK-6000×3 |
| 本体材質 | スチール（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約400kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 122W／h（MAX1450W） |
| 付属品 | 鍵、湿度計、キャスター、アンカー |

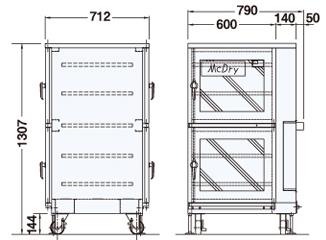

| 両面扉付保管庫 DXU-401D 1%RH
|
 |
 |
| 特長 ■収納物の先入れ先出しを効率的に行うことが出来ます。 ■特に、基板の先入れ先出しに最適です。 ■工程間、ライン間でのワークの受け渡しが、効率化でき、作業効率がアップします。 ■超強力急速除湿ドライユニットを搭載し、両側からの開閉にも安定して除湿できます。 ■アジャスター（転倒防止）付き。 |
| 項目／形式 | 両面扉付保管庫 DXU-401D |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W790×D750×H1620 |
| 内形寸法（mm） | W600×D650×H1040 |
| 内容量 |
約400 |
| 除湿装置 | US-5000F |
| 本体材質 | スチール導電塗装（色アイボリー） |
| 扉（マグネット式） | ガラス扉×4枚 |
| 製品重量 | 約100kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 28W／h（MAX350W） |
| 付属品 | 棚板5枚、鍵、湿度計、アース端子、キャスター、アジャスター |

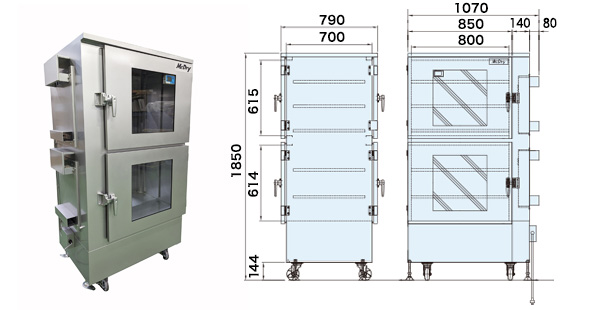

| 両面扉付保管庫 中型 730リットル
|
 |
| 特長 ■収納物の先入れ先出しを効率的に行うことが出来ます。 ■特に、基板の先入れ先出しに最適です。 ■工程間、ライン間でのワークの受け渡しが、効率化でき、作業効率がアップします。 ■超強力急速除湿ドライユニットを搭載し、両側からの開閉にも安定して除湿できます。 ■アジャスター（転倒防止）付き。 ■密閉用ハンドル使用 |
| 項目／形式 | DXU-800DC |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1070×D790×H1850 |
| 内形寸法（mm） | W848×D700×H1364 |
| 内容量 |
約730 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉4枚 |
| 製品重量 | 約170kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56ｗ/ｈ、省エネ運転モード38Ｗ／h（MAX700Ｗ） |
| 付属品 | 鍵、湿度計、キャスター、アース端子、アジャスター |

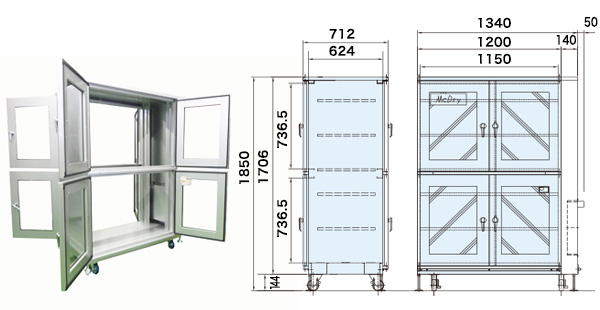

| 両面扉付保管庫 大型1200リットル
|
 |
| 特長 ■収納物の先入れ先出しを効率的に行うことが出来ます。 ■特に、基板の先入れ先出しに最適です。 ■工程間、ライン間でのワークの受け渡しが、効率化でき、作業効率がアップします。 ■超強力急速除湿ドライユニットを搭載し、両側からの開閉にも安定して除湿できます。 ■アジャスター（転倒防止）付き。 |
| 項目／形式 | MC-1002AD |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1390×D712×H1850 |
| 内形寸法（mm） | W1198×D624×H1607 |
| 内容量 |
約1200 |
| 除湿装置 | US-5000F |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉8枚 |
| 製品重量 | 約210kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 28ｗ/h、省エネ運転モード19W/h（MAX350Ｗ） |
| 付属品 | 棚板５枚、鍵、湿度計、キャスター、アース端子、アジャスター |

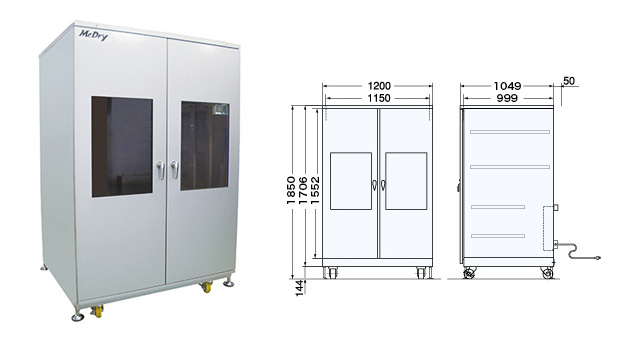

| DXU-1002-1000A 1%RH
|
 |
| 特長 | |
| ■ | 扉を開けた際、筐体内に支柱がないため大型製品の保管にすぐれています。 |
| ■ | 奥行きが約1000ｍｍあるため、長尺物の保管に最適です。 |
| 項目／形式 | DXU-1002-1000A |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D1099×H1850 |
| 内形寸法（mm） | W1198×D999×H1607 |
| 内容量（リットル） | 2200 |
| 除湿装置 | USF-7000×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 350kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 通常運転48W/ｈ、省エネ運転モード29Ｗ／ｈ（MAX470Ｗ） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付）、アジャスター |

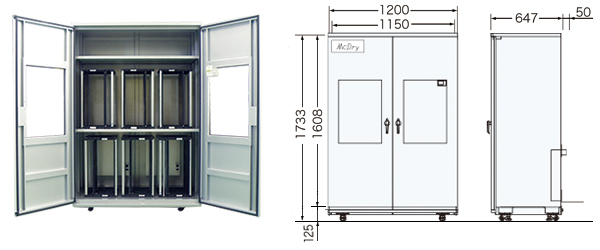

| マガジンラック保管庫（低床タイプ） DXU-1200 1％RH
|
 |
| 特長 ■マガジンラック専用保管庫です。 ■片面実装後次工程待ちのプリント基板を収納したマガジンラックの保管に最適です。 ■床上125mmと低床タイプですのでマガジンラックの出し入れが容易です。 |
| 項目／形式 | マガジンラック保管庫 DXU-1200 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D700×H1733 |
| 内形寸法（mm） | W1198×D601×H1607 |
| 内容量 |
約1200 |
| 除湿装置 | US-5000F×２ |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 180kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W／h（MAX700W） |
| 付属品 | 棚板2枚、鍵、湿度計、キャスター（ストッパー付）、アース端子 |

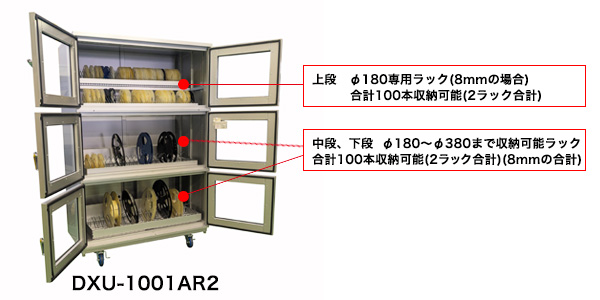

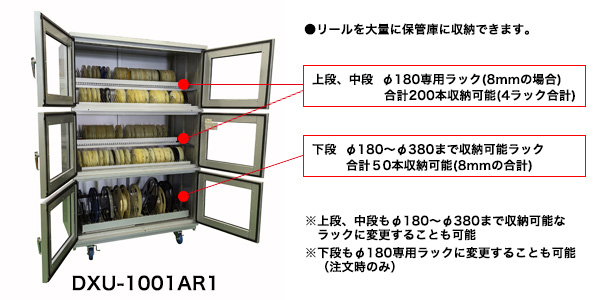

| リール専用保管庫 DXU-1001AR1/DXU-1002AR2 庫内湿度1％RH
|
 |
 |
| 項目／形式 | DXU-1001AR1/DXU-1001AR2 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D700×H1850 |
| 内形寸法（mm） | W1198×D601×H1607 |
| 内容量 |
約1200 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉6枚 |
| 製品重量 | 約230kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 56ｗ/ｈ、省エネ運転モード38Ｗ／ｈ（ＭＡＸ700Ｗ） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付）、アース端子 |

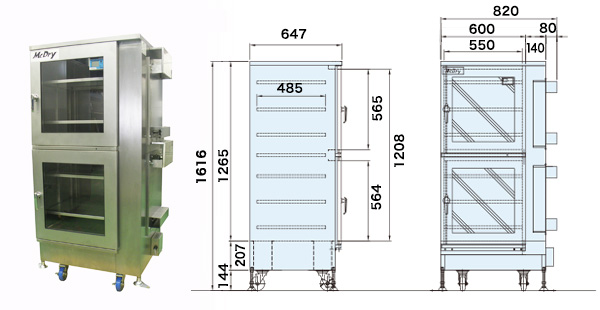

| ステンレス保管庫 DXU-401SA
|
 |
| 特長 ■筐体：SUS430 棚板：SUS304 ■ステンレス仕様のため、耐食性に優れております ■DXUシリーズのため除湿能力が高いです ■クリンルームでの使用に最適です |
| 項目／形式 | ステンレス保管庫 DXU-401SA |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W820×D647×H1616 |
| 内形寸法（mm） | W598×D601×H1263 |
| 内容量 |
約420 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | 筐体：SUS430 棚板：SUS304 |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約140kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 56ｗ/ｈ、省エネ運転モード38Ｗ／ｈ（MAX700Ｗ） |
| 付属品 | 棚板7枚、鍵、湿度計、キャスター（ストッパー付） |

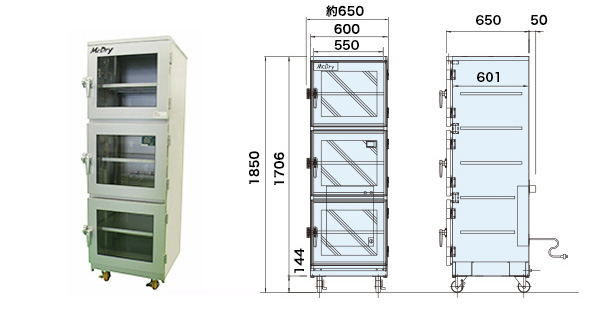

| ノンシリコン、ノンマグネットパッキン保管庫 DXU-501ANSM
|
 |
| 特長 ■マグネットパッキンの代わりにフッ素スポンジ使用 ■密閉用ハンドル使用 |
| 項目／形式 | DXU-501ANSM |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W650×D700×H1850 |
| 内形寸法（mm） | W598×D601×H1607 |
| 内容量 |
約600 |
| 除湿装置 | US-5000F |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉3枚 |
| 製品重量 | 110kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 56ｗ/ｈ、省エネ運転モード38Ｗ／ｈ（ＭＡＸ700Ｗ） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付） |
 |
 |
