| G2 DXU-1002-LA 1%RH （ロングタイプ）
|
・奥行き900mmあるので大物長物部品の収納に最適です。
|
 |
| 項目／形式 | DXU-1002-LA |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D1000×H1850 |
| 内形寸法（mm） | W1150×D900×H1700 |
内容量 |
1600 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール誘電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉4枚 |
| 製品重量 | 250kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W／h（MAX700W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストパー付き）、アース端子 |
| ・上記寸法の他に、さらに奥行きの深い寸法も製作しておりますので、ご相談下さい。 |
| 低温・低湿ベーキング炉 MB-1001 1%RH
|
・ICパッケージの低温・低湿ベーキングに最適です。 ・IPC/JEDECの基準に準拠しています。 |
 |
 |
| 特長 ■ベーキング温度：40℃（MAX.50℃） 湿度：1％RH ■ベーキング用ヒーターをOFFにすれば常温ドライボックスで御使用出来ます最低湿度：1％RH ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■1MΩアース端子付 ■棚板荷重：100kg |
| 項目／形式 | 低温・低湿ベーキング炉 MB-1001 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1245×D770×H1985 |
| 内形寸法（mm） | W1150×D600×H1700 |
| 内容量 |
約1200 |
| 除湿装置 | US-5000×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉6枚 |
| 製品重量 | 220kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | Max 1400W（ヒーター部6０0W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付）、アース端子 |

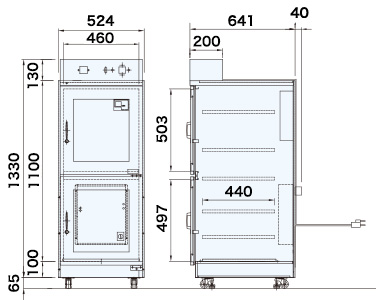

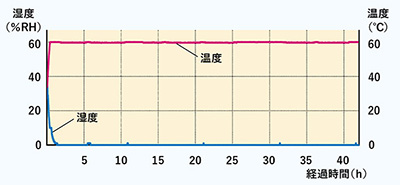

| 低温・低湿ベーキング炉 MB-301 1%RH
|
 |
 |
| 特長 ■ベーキング温度：40℃（MAX.50℃） 湿度：1％RH ■ベーキング用ヒーターをOFFにすれば常温ドライボックスで御使用出来ます最低湿度：1％RH ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■1MΩアース端子付 ■棚板荷重：50kg |
| 項目／形式 | 低温・低湿ベーキング炉 MB-301 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W525×D650×H1330 |
| 内形寸法（mm） | W480×D600×H1080 |
| 内容量 |
約310 |
| 除湿装置 | US-4000K |
| 本体材質 | スチール導電塗装（色：アイボリー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 70kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 650W／h（MAX） |
| 付属品 | 棚板5枚、鍵、湿度計、アース端子 |
 |
 |
 |
| 特長 ■HEPAフィルタ方式・クラス100 ■静電気放電：IEC-61340-5-1準拠 ■超強力急速ドライユニット付 ■表示パネルの大きいデジタル湿度計付 ■棚板荷重：50kg |
| 項目／形式 | HEPAフィルタ付 MCμ-401 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W500×D630×H1530 |
| 内形寸法（mm） | W480×D600×H1410 |
| 内容量 |
約300 |
| 除湿装置 | US-4000 |
| 本体材質 | スチール導電塗装（色：アイボリー） |
| 扉（マグネット式） | ガラス扉3枚 |
| 製品重量 | 70kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 48W／h（MAX260W） |
| 付属品 | 棚板5枚、鍵、湿度計、アース端子 |

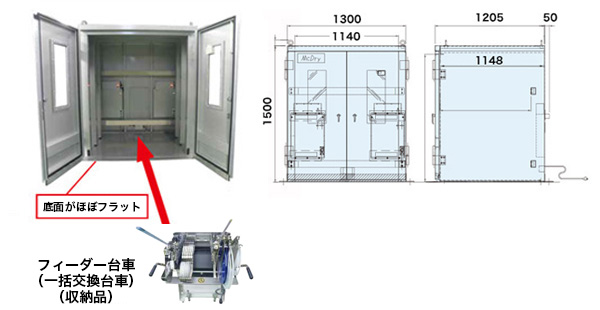

| フィーダー台車保管庫 DXU-2900 1%RH
|
 |
 |
| 特長 ■フィーダーワゴンごとの保管が可能です。 ■ワゴンごと保管するためフィーダーの誤接続防止やタクトタイムの削減になります。 ■棚板が設置されているため、フィーダーワゴンの他にトレイやテープリールの保管も可能です。 |
| 項目／形式 | DXU-2900 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1300×D1255×H1971 |
| 内形寸法（mm） | W1140×D1000×H1800 |
| 内容量 |
約2900 |
| 除湿装置 | USK-6000B×3 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 530kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 122W／h（MAX1340W） |
| 付属品 | 棚板、鍵、湿度計 |

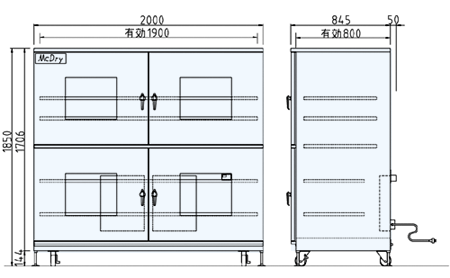

| DXU-1004-800 2%RH
|
・大型保管庫 |
 |
 |
| 項目／形式 | DXU-1004-800 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W2000×D845×H1850 |
| 内形寸法（mm） | W1900×D800×H1550 |
| 内容量 |
約2400 |
| 除湿装置 | US-5000F×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉4枚 |
| 製品重量 | 450kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W/h （MAX700W） |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストパー付き）アース端子 |
| ・上記寸法の他に、さらに奥行きの深い寸法も製作しておりますので、ご相談下さい。 |
| 窒素ガス自動供給装置付 HM-1001BN 1%RH
|
| ドライボックス・窒素ガス保管庫・N2デシケータ（酸化防止）湿度1%RH・酸素濃度1% |
 |
| HM-1001BN （６ドアタイプ） |
| 使用目的 超低湿度ドライボックスHM-1001Bに窒素ガス自動供給装置を設置し、窒素ガス(N2)により収納品の酸化を防止します。s |
| ■ベアチップ等を基板内部に搭載したモジュール(部品内蔵基板)の酸化防止に最適です。 又、その他の電子部品の酸化も完全に防止出来ます。 |
| ■タイマー制御により窒素ガス(N2)を連続又は一定間隔でドライボックス内に供給します。 |
| ■特注品として窒素ガス(N2)の流量を制御し、酸素濃度を表示するものも製作いたします。 |
| ■本体寸法はHM-1001Bをご参照下さい。 |
| （注）HM-1001BNには窒素ガス発生装置は組込まれておりません。 |
| 窒素ガス自動供給装置付 HM-1002BN 1%RH
|
| ドライボックス・窒素ガス保管庫・N2デジケータ（酸化防止）湿度1%RH・酸素濃度1% |
 |
| HM-1002BN （４ドアタイプ） |
| 使用目的 超低湿度ドライボックスHM-1002Bに窒素ガス自動供給装置を設置し、窒素ガス(N2)により収納品の酸化を防止します。 |
| ■ベアチップ等を基板内部に搭載したモジュール(部品内蔵基板)の酸化防止に最適です。 又、その他の電子部品の酸化も完全に防止出来ます。 |
| ■タイマー制御により窒素ガス(N2)を連続又は一定間隔でドライボックス内に供給します。 |
| ■特注品として窒素ガス(N2)の流量を制御し、酸素濃度を表示するものも製作いたします。 |
| ■本体寸法はHM-1002Bをご参照下さい。 |
| （注）HM-1002BNには窒素ガス発生装置は組込まれておりません。 |
| 項目／形式 | HM-1001BN | HM-1002BN |
| 除湿能力 | ダイヤル自動調節式（相対湿度） | |
| 外形寸法（mm） | W1200×D700×H1850 | |
| 内形寸法（mm） | W1150×D600×H1610 | |
| 内容量 |
約1200 | |
| 除湿装置 | USF-7000×2 | |
| 本体材質 | スチール導電塗装（色：シルバー） | |
| 扉（マグネット式） | ガラス扉6枚 | ガラス扉4枚 |
| 製品重量 | 200kgs | 190kg |
| 電源 | AC100V（50/60Hz） | |
| 消費電力 | 通常運転75W/h、省エネ運転モード55W/h、 MAX５００W | |
| 付属品 | 棚板5枚、鍵、湿度計、キャスター（ストッパー付）、アース端子 | |
| パトライトランプ及びブザー
|
■ アラーム湿度計とパトライト |
設定した湿度値を一定時間継続して、オーバーするとパトライトランプ及びブザーが警鐘します。 |
 |
| 低露点−40℃保管庫 DXU-2200
|
| ■バッチ式ドライユニットで、低露点-30℃〜-40℃のドライルームを実現しました。 ■リチウムイオン電池、電極材、関連部品、キャパシタ等の先端素材製造現場に最適です。 ■リチウムイオン関連部品、電極材、先端素材のドライ環境としてお使い頂けます。 ■レチクル、レンズ、ウェハなども保管できます。 |
 |
 |
| 特長 ■低露点-30℃〜-40℃を実現しました。 ■リチウムイオン電池関連部品、電極材などの、超低湿な環境が要望される場合に最適です。 ■Hepaフィルター搭載することも可能です。 ■バッチ式ドライユニットを採用することで、ハニカムローター除湿方式に比べ消費電力がかかりません。 ■庫内の収納ラック部は、お客様のご要望により作成いたします。 ■収納物耐荷重は、約 700Kgです。 ■アンカー固定の為、転倒の心配がありません。 |
| 項目／形式 | DXU-2200 |
| 除湿能力 | 露点-40℃ |
| 外形寸法（mm） | W1200×D1045×H2020 |
| 内形寸法（mm） | W1150×D870×H1650 |
| 内容量 |
2200 |
| 除湿装置 | USK-6000×3 |
| 本体材質 | スチール（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 約400kg |
| 電源 | AC100V（50/60Hz） |
| 消費電力 | 122W／h（MAX1450W） |
| 付属品 | 鍵、湿度計、キャスター、アンカー |
| 両面扉付保管庫 DXU-401D 1%RH
|
 |
 |
| 特長 ■収納物の先入れ先出しを効率的に行うことが出来ます。 ■特に、基板の先入れ先出しに最適です。 ■工程間、ライン間でのワークの受け渡しが、効率化でき、作業効率がアップします。 ■超強力急速除湿ドライユニットを搭載し、両側からの開閉にも安定して除湿できます。 ■アジャスター（転倒防止）付き。 |
| 項目／形式 | 両面扉付保管庫 DXU-401D |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W790×D750×H1620 |
| 内形寸法（mm） | W600×D650×H1040 |
| 内容量 |
約400 |
| 除湿装置 | US-5000F |
| 本体材質 | スチール導電塗装（色アイボリー） |
| 扉（マグネット式） | ガラス扉×4枚 |
| 製品重量 | 約100kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 28W／h（MAX350W） |
| 付属品 | 棚板5枚、鍵、湿度計、アース端子、キャスター、アジャスター |
| テープリール付きフィーダー置き台保管庫 DXU-1002-1000Y2 1%RH
|
 |
 |
| 特長 | |
| ■ | テープリール付フィーダー置き台をそのまま低湿度保管庫に収納できるので、フィーダー付テープリール（MSL）の防湿保管に最適です。 |
| ■ | 今まで使用しているテープリール付フィーダー置き台をそのまま使用できるの、フィーダーの取付け取り外し作業が容易にできます。 |
| 項目／形式 | DXU-1002-1000Y2 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D1045×H1850 |
| 内形寸法（mm） | W1150×1000×H1552 |
| 内容量（リットル） | 2200 |
| 除湿装置 | USF-7000×2 |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 350kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 48W／h（MAX470W） |
| 付属品 | 棚板1枚、鍵、湿度計、キャスター（ストッパー付き）、アース端子 |
| マガジンラック保管庫（低床タイプ） DXU-1200 1％RH
|
 |
| 特長 ■マガジンラック専用保管庫です。 ■片面実装後次工程待ちのプリント基板を収納したマガジンラックの保管に最適です。 ■床上125mmと低床タイプですのでマガジンラックの出し入れが容易です。 |
| 項目／形式 | マガジンラック保管庫 DXU-1200 |
| 湿度調節器 | ダイヤル自動調節式 |
| 外形寸法（mm） | W1200×D700×H1733 |
| 内形寸法（mm） | W1150×D600×H1608 |
| 内容量 |
約1200 |
| 除湿装置 | US-5000F×２ |
| 本体材質 | スチール導電塗装（色：シルバー） |
| 扉（マグネット式） | ガラス扉2枚 |
| 製品重量 | 180kg |
| 電源 | AC100V（50／60Hz） |
| 消費電力 | 56W／h（MAX700W） |
| 付属品 | 棚板2枚、鍵、湿度計、キャスター（ストッパー付）、アース端子 |
 |
 |
