| IPC/JEDECによる湿度5%RHのドライボックス管理
|
|
MSL部品のドライボックス管理においてドライボックス内の管理湿度５%RH以下の湿度値は湿度計の数値のみしか確認出来ません。よって使用中の湿度計の値が正確である事を確認する為、年1回湿度値5%RHのポイントで校正して頂く様お願いしています。
|
|
 |
|
MSL部品の湿度管理の安心安全について
MSL部品の湿度管理はIPC/JEDECの管理湿度値５%RH以下のドライボックスと庫内の湿度を管理する湿度計を校正する事によって、より安心安全な湿度管理が実施出来ます。
尚弊社でも湿度５％RHのポイントで校正を行なっており、当社校正証明書（左票）も添付致しますのでぜひ御用命下さい。
特にお客様の監査時に湿度計の校正証明書が要求されます。
又、お客様が欧米企業の場合には英文の校正証明書も提出致します。 |
| ・McDRYの湿度管理には、デジタル湿度計ERC-301Bを使用しています。 |
 |
|
仕様
・静電容量式センサー
・測定範囲：1〜70％RH
・精度：±3％RH
・電源：単3×4本 寿命約1年
特長:
電源が電池ですので、万一の停電や、コンセントを抜いて移動するときでも庫内の湿度を表示します。 |

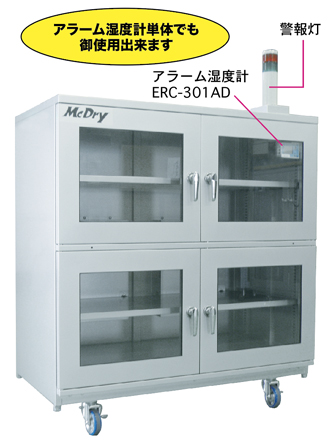

| アラーム湿度計と警報灯（IPC-JEDECによるドライボックス管理）(オプション部品)
|
|
| IPC/JEDECの規格湿度値オーバー時のアラーム警報 |
 |
|
| アラーム付湿度計 |
ERC-301AD
標準湿度計ERC-301Bのかわりにこのアラーム付湿度計ERC-301ADを設置します。
 |
|
|
| 例：アラームランプ点滅時の湿度データ（1時間毎データ） |
| 時間 |
湿度（%RH） |
| 0 |
30 |
| 1 |
30 |
| 2 |
30 |
| 3 |
40 |
| 4 |
40 |
| 5 |
40 |
| 6 |
40 |
| 7 |
40 |
| 8 |
40 |
| 9 |
40 |
|
| 仕 様 |
| ●設定湿度：5％RH 10％RH 20％RH |
| ●設定時間：60分 120分 180分 |
| ●湿度異常時：アラームランプの点滅 |
| ●アラーム発生後の湿度データ 100データ(1時間毎) |
| ●電源：アルカリ電池 単3×4本 寿命約1年 |
|
| ● |
設定した湿度値（IPC/JEDECによる湿度5%RH又は10%RH）を一定時間継続してオーバーした場合にアラームランプが点滅します。
|
|
| ● |
アラームランプ点滅後1時間ごとの湿度値100データを保存しています。 |
|
| ● |
設定した湿度値を一定時間継続してオーバーすると警報灯（オプション品）が点滅しブザーが警鐘します。 |
|

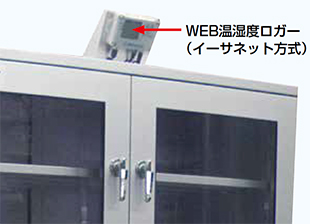

| ドライボックス温湿度値のネットワーク接続によるデータ管理（オプション部品）
|

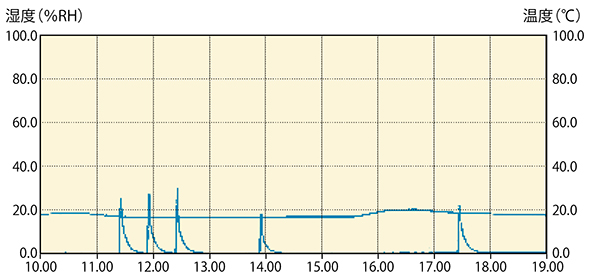

PC上で確認出来る庫内温湿度グラフ
|
 |
WEB温湿度ロガーの仕様 |
●Wi-Fi方式（無線LAN接続）
●イーサネット方式（有線LAN接続） |
 |
|
|
| |
|
| ● |
ドライボックスの温湿度データを自動的にお客様のデータサーバー又は無料のクラウドサーバーに保存します。 |
| ● |
日々の温湿度データのチェックおよび監査時における温湿度データの提出ができます。 |
| ● |
離れた場所にある複数台のマックドライの温湿度データをパソコンで一括管理できます。 |
| ● |
温湿度の異常時にアラームをEメールで送信することができます。 |
|
